باعتباري موردًا لثنائي الفينيل متعدد الكلور من النحاس الثقيل، فإنني أفهم الدور الحاسم الذي تلعبه الموثوقية في أداء لوحات الدوائر المتخصصة هذه. تم تصميم مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة للتعامل مع التيارات العالية والطاقة، مما يجعلها ضرورية في مجموعة واسعة من التطبيقات، بدءًا من المعدات الصناعية وحتى إلكترونيات الطاقة. في منشور المدونة هذا، سأشارك بعض الاستراتيجيات الأساسية وأفضل الممارسات التي يمكن أن تساعد في تحسين موثوقية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة.
فهم مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة
قبل الخوض في طرق تعزيز الموثوقية، من المهم أن يكون لديك فهم واضح لماهية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة. على عكس مركبات ثنائي الفينيل متعدد الكلور القياسية، تتميز مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة بطبقات نحاسية أكثر سمكًا بشكل ملحوظ، وتتراوح عادةً من 3 أونصات لكل قدم مربع (oz/ft²) إلى 20 أونصة/قدم² أو أكثر. يسمح سمك النحاس المتزايد هذا للألواح بحمل تيارات أعلى دون ارتفاع درجة الحرارة، مما يجعلها مثالية للتطبيقات التي تتطلب قدرات معالجة عالية الطاقة.
اعتبارات التصميم
تعتبر مرحلة التصميم حاسمة في تحديد موثوقية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة. فيما يلي بعض اعتبارات التصميم الرئيسية التي يجب وضعها في الاعتبار:
سمك النحاس وتوزيعه
- اختيار السماكة المناسبة:اختر سمك النحاس المناسب بناءً على المتطلبات الحالية المحددة لتطبيقك. يمكن لطبقة نحاسية أكثر سمكًا التعامل مع التيارات العالية، ولكنها تضيف أيضًا تكلفة ووزنًا إلى اللوحة.
- التوزيع الموحد:تأكد من توزيع النحاس بالتساوي على اللوحة لمنع النقاط الساخنة وتقليل مخاطر الإجهاد الحراري. ويمكن تحقيق ذلك من خلال التصميم الدقيق للتخطيط واستخدام الممرات الحرارية.
الإدارة الحرارية
- فيا الحرارية:دمج فيا الحرارية في التصميم لتحسين تبديد الحرارة. تعمل هذه الممرات كقنوات لنقل الحرارة من الطبقات الداخلية للوح إلى الطبقات الخارجية، حيث يمكن تبديدها بسهولة أكبر.
- المشتتات الحرارية:ضع في اعتبارك استخدام المشتتات الحرارية جنبًا إلى جنب مع مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة لزيادة تعزيز الإدارة الحرارية. يمكن توصيل المشتتات الحرارية باللوحة باستخدام مادة لاصقة حرارية أو مثبتات ميكانيكية.
تتبع العرض والتباعد
- عرض التتبع المناسب:استخدم آثارًا أوسع لتقليل المقاومة وتقليل خطر ارتفاع درجة الحرارة. يجب حساب عرض التتبع بناءً على القدرة الاستيعابية الحالية وارتفاع درجة الحرارة المسموح به.
- تباعد كاف:حافظ على مسافة كافية بين الآثار لمنع حدوث دوائر قصيرة والتداخل الكهربائي. تعتمد متطلبات التباعد على مستويات الجهد والتيار للتطبيق.
اختيار المواد
يمكن أن يكون لاختيار المواد تأثير كبير على موثوقية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة. وفيما يلي بعض الاعتبارات المادية الرئيسية:
جودة النحاس
- النحاس عالي النقاء:استخدم النحاس عالي النقاء لضمان التوصيل الكهربائي الجيد وتقليل خطر الأكسدة. يعد النحاس الخالي من الأكسجين (OFC) خيارًا شائعًا لمركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة.
- صفائح النحاس المكسوة (CCL):حدد CCL عالي الجودة متوافق مع سمك النحاس وعملية التصنيع. يجب أن يتمتع CCL بثبات حراري جيد، وقوة ميكانيكية، ومقاومة كيميائية.
مادة الركيزة
- فر-4:FR-4 هي مادة ركيزة شائعة الاستخدام لمركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة نظرًا لخصائصها الميكانيكية والكهربائية الجيدة. ومع ذلك، بالنسبة للتطبيقات التي تتطلب أداءً حراريًا أعلى، قد تكون المواد البديلة مثل مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية أو الركائز الخزفية أكثر ملاءمة.
- الموصلية الحرارية:ضع في اعتبارك التوصيل الحراري للمادة الأساسية عند اختيار ثنائي الفينيل متعدد الكلور. يمكن أن تساعد الموصلية الحرارية العالية في تحسين تبديد الحرارة وتقليل مخاطر الإجهاد الحراري.
عملية التصنيع
تعد عملية التصنيع عاملاً حاسماً آخر في ضمان موثوقية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة. فيما يلي بعض اعتبارات التصنيع الرئيسية:
عملية النقش
- النقش المتحكم فيه:استخدم عملية حفر محكومة للتأكد من أن آثار النحاس قد تم تشكيلها بدقة ولها الأبعاد المطلوبة. يمكن أن يؤدي النقش الزائد أو النقش الناقص إلى اختلافات في عرض التتبع ومشكلات في الأداء الكهربائي.
- حفر مقاومة الجودة:استخدم مقاومة حفر عالية الجودة لحماية آثار النحاس أثناء عملية الحفر. يجب أن تتمتع مقاومة الحفر بقدرة التصاق جيدة ومقاومة كيميائية لمنع التقطيع والعيوب الأخرى.
عملية الطلاء
- الطلاء الكهربائي:استخدم الطلاء غير الكهربائي لترسيب طبقة رقيقة من النحاس على الركيزة قبل عملية الطلاء الكهربائي. وهذا يساعد على تحسين التصاق النحاس المطلي ويضمن سمكًا موحدًا للنحاس.
- الطلاء الكهربائي:استخدم عملية طلاء كهربائي عالية الجودة لترسيب سمك النحاس المطلوب على اللوحة. يجب التحكم في عملية الطلاء الكهربائي بعناية لضمان توزيع النحاس بالتساوي وله التصاق جيد.
عملية اللحام
- قابلية اللحام:تأكد من أن مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة تتمتع بقابلية لحام جيدة لتسهيل عملية التجميع. يمكن تحقيق ذلك من خلال المعالجة السطحية المناسبة واستخدام قناع اللحام المناسب.
- لحام إنحسر:استخدم عملية لحام إنحسر لتوصيل المكونات باللوحة. يجب تحسين ملف تعريف التدفق بعناية لضمان تشكيل وصلات اللحام بشكل صحيح ولها قوة ميكانيكية جيدة.
الاختبار والتفتيش
يعد الاختبار والفحص خطوات أساسية لضمان موثوقية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة. فيما يلي بعض طرق الاختبار والتفتيش الرئيسية:
الاختبار الكهربائي
- اختبار الاستمرارية:قم بإجراء اختبار الاستمرارية للتأكد من أن جميع الآثار الموجودة على اللوحة متصلة كهربائيًا. يمكن القيام بذلك باستخدام مقياس متعدد أو اختبار استمرارية مخصص.
- اختبار مقاومة العزل:إجراء اختبار مقاومة العزل لقياس المقاومة بين الآثار المختلفة على اللوحة. وهذا يساعد على اكتشاف أي دوائر قصيرة أو تسرب كهربائي.
الاختبار الحراري
- التصوير الحراري:استخدم التصوير الحراري لاكتشاف النقاط الساخنة ومراقبة توزيع درجة الحرارة عبر اللوحة. يمكن أن يساعد ذلك في تحديد المناطق ذات الضغط الحراري العالي ومشكلات الموثوقية المحتملة.
- اختبار الدراجات الحرارية:قم بإجراء اختبار التدوير الحراري لمحاكاة ظروف التشغيل الحقيقية للوحة. يتضمن ذلك تعريض اللوحة لدورات متكررة من التسخين والتبريد لاختبار ثباتها الحراري.
التفتيش البصري
- الفحص البصري الآلي (AOI):استخدم AOI لاكتشاف أي عيوب مرئية على اللوحة، مثل الآثار المفقودة أو الدوائر القصيرة أو جسور اللحام. يمكن تنفيذ AOI في مراحل مختلفة من عملية التصنيع للتأكد من أن اللوحة تلبي معايير الجودة.
- التفتيش بالأشعة السينية:استخدم الفحص بالأشعة السينية للكشف عن أي عيوب داخلية في اللوحة، مثل الفراغات المخفية أو التصفيح. يعد الفحص بالأشعة السينية مفيدًا بشكل خاص للكشف عن العيوب في اللوحات متعددة الطبقات.
خاتمة
يتطلب تحسين موثوقية مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة اتباع نهج شامل يشمل التصميم واختيار المواد وعملية التصنيع والاختبار والفحص. من خلال اتباع الاستراتيجيات وأفضل الممارسات الموضحة في منشور المدونة هذا، يمكنك تقليل مخاطر مشكلات الموثوقية والتأكد من أداء مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة بشكل موثوق في تطبيقاتك.
إذا كنت مهتمًا بمعرفة المزيد عن مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة أو ترغب في مناقشة متطلباتك المحددة، فلا تتردد في القيام بذلكاتصل بنا. نحن المورد الرئيسي لمركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة، ونقدم مجموعة واسعة من المنتجات والخدمات لتلبية احتياجاتك. يمكن لفريق المهندسين والفنيين ذوي الخبرة لدينا العمل معك لتصميم وتصنيع مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة عالية الجودة والمصممة خصيصًا لتطبيقك المحدد.

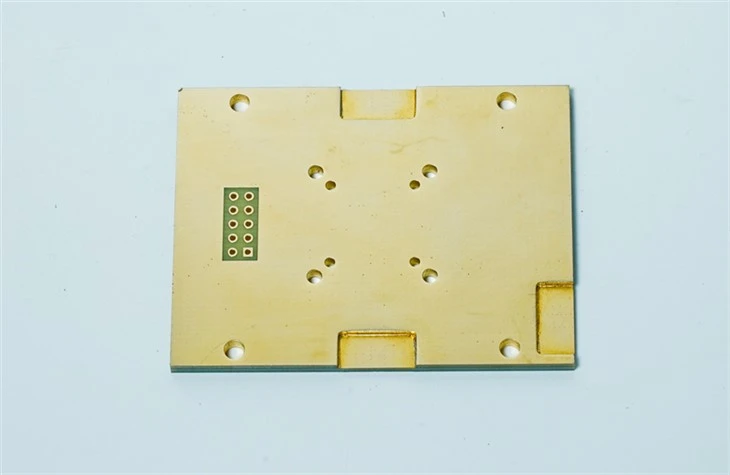

بالإضافة إلى مركبات ثنائي الفينيل متعدد الكلور النحاسية الثقيلة، فإننا نقدم أيضًا مجموعة متنوعة من منتجات ثنائي الفينيل متعدد الكلور عالية السرعة الأخرى، بما في ذلكمجلس اختبار أشباه الموصلات,اختبار أشباه الموصلات ثنائي الفينيل متعدد الكلور، وجاحظ النحاس ثنائي الفينيل متعدد الكلور. تم تصميم هذه المنتجات لتلبية المتطلبات الصعبة لصناعة أشباه الموصلات وتستخدم على نطاق واسع في اختبار وإنتاج أشباه الموصلات.
شكرا لك على قراءة هذا بلوق وظيفة. نأمل أن تجدها مفيدة ومفيدة. إذا كان لديك أي أسئلة أو تعليقات، فلا تتردد في تركها أدناه.
مراجع
- IPC-2221A: المعيار العام لتصميم اللوحة المطبوعة
- IPC-6012D: مواصفات التأهيل والأداء للوحات المطبوعة الصلبة
- IPC-A-600H: قبول اللوحات المطبوعة
- J-STD-001F: متطلبات التجميعات الكهربائية والإلكترونية الملحومة
