ما هي معايير ومواصفات ثنائي الفينيل متعدد الكلور المقاوم المضمن؟

مرحبًا يا من هناك! كمورد لثنائي الفينيل متعدد الكلور المقاوم المضمن، حصلت على نصيبي العادل من الخبرات في هذا المجال. اليوم، سأتحدث عن المعايير والمواصفات الخاصة بـ Embedded Resistor PCB.

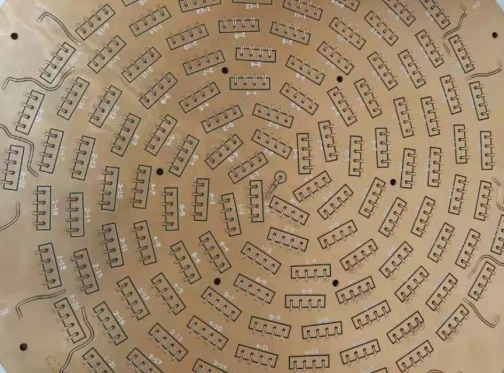

أولاً، دعونا نفهم ما هو Embedded Resistor PCB. إن PCB المقاوم المضمن هو نوع من لوحات الدوائر المطبوعة حيث يتم دمج المقاومات مباشرة في طبقات اللوحة. يقدم هذا التصميم مجموعة من المزايا مثل توفير المساحة وتقليل التداخل الكهرومغناطيسي وتحسين الأداء الكهربائي. يمكنك معرفة المزيد عنها في هذه الصفحة:جزءا لا يتجزأ من المقاوم ثنائي الفينيل متعدد الكلور.

المعايير الكهربائية

أحد الجوانب الأكثر أهمية في Embedded Resistor PCB هو أدائه الكهربائي. يجب أن تكون قيمة مقاومة المقاومات المدمجة دقيقة. عادة، يجب أن يكون التسامح مع قيم المقاومة ضمن نطاق معين، عادة حوالي ±1% إلى ±5%. وهذا يضمن أن الدائرة تعمل كما هو متوقع. على سبيل المثال، في دائرة قياس دقيقة، يمكن أن يؤدي الانحراف البسيط في المقاومة إلى أخطاء كبيرة في نتائج القياس.

يعد تصنيف قوة المقاومات المدمجة أمرًا بالغ الأهمية أيضًا. يجب أن يكون قادرًا على التعامل مع الطاقة المتبددة في الدائرة دون ارتفاع درجة الحرارة. إذا كان معدل الطاقة منخفضًا جدًا، فقد يحترق المقاوم، مما يتسبب في فشل لوحة PCB بأكملها. نحن بحاجة إلى حساب تبديد الطاقة على أساس التيار والجهد في الدائرة ثم تحديد المقاومات المناسبة.

معلمة كهربائية مهمة أخرى هي معامل درجة الحرارة للمقاومة (TCR). يشير TCR إلى كيفية تغير قيمة المقاومة مع درجة الحرارة. يعد TCR المنخفض أمرًا مرغوبًا فيه لأنه يعني أن المقاومة تظل مستقرة نسبيًا على نطاق واسع من درجات الحرارة. وهذا مهم بشكل خاص في التطبيقات التي قد يتعرض فيها ثنائي الفينيل متعدد الكلور لدرجات حرارة متفاوتة، مثل إلكترونيات السيارات أو الفضاء الجوي.

المعايير الميكانيكية

ميكانيكيًا، يجب أن يفي PCB المقاوم المدمج بمعايير معينة. يجب أن يكون سمك طبقات ثنائي الفينيل متعدد الكلور موحدًا. أي اختلاف في سمك الطبقة يمكن أن يؤثر على الأداء الكهربائي والاستقرار الميكانيكي للوحة. على سبيل المثال، إذا كانت الطبقة التي تحتوي على المقاومات المضمنة رفيعة للغاية، فقد تكون أكثر عرضة للتلف أثناء عملية التصنيع أو الاستخدام.

يعد الالتصاق بين الطبقات المختلفة لثنائي الفينيل متعدد الكلور عاملاً رئيسيًا أيضًا. يضمن الالتصاق القوي بقاء الطبقات معًا ويمنع التشقق. يمكن أن يؤدي التفريغ إلى حدوث دوائر قصيرة أو دوائر مفتوحة، الأمر الذي قد يشكل كابوسًا لأي جهاز إلكتروني. نحن نستخدم مواد وعمليات ربط خاصة لضمان التصاق جيد بين الطبقات.

إن تسطيح ثنائي الفينيل متعدد الكلور مهم أيضًا. يعد PCB المسطح أسهل في التجميع والتركيب على الجهاز. إذا كانت لوحة PCB ملتوية، فقد لا يتم تركيبها بشكل صحيح في العلبة أو قد تسبب مشاكل في الاتصال بالمكونات الأخرى.

مواصفات التصنيع

من حيث التصنيع، هناك العديد من المواصفات التي يجب اتباعها. يجب أن يكون حجم وشكل المقاومات المدمجة دقيقًا. يجب أن يتم تصميمها بحيث تتناسب مع المساحة المتاحة على لوحة الدوائر المطبوعة (PCB) وأن تتوافق مع تخطيط الدائرة.

يعد وضع المقاومات المدمجة أمرًا بالغ الأهمية أيضًا. ويجب وضعها بطريقة تقلل من التداخل بين المكونات المختلفة الموجودة على لوحة PCB. على سبيل المثال، لا ينبغي وضعها بالقرب من المكونات ذات التيار العالي أو الجهد العالي، لأن ذلك قد يؤثر على أدائها.

يجب التحكم بعناية في عملية التصنيع نفسها. نحن نستخدم تقنيات متقدمة مثل تقنية الأغشية الرقيقة أو السميكة لتصنيع المقاومات المدمجة. تتيح لنا هذه التقنيات تحقيق دقة عالية وأداء جيد. ومع ذلك، كل عملية لها حدودها ومتطلباتها الخاصة، لذلك نحن بحاجة إلى اختيار العملية المناسبة بناءً على التطبيق المحدد.

اعتبارات التصميم

عند تصميم ثنائي الفينيل متعدد الكلور المقاوم المضمن، هناك بعض الاعتبارات الإضافية. يجب تحسين تخطيط الدائرة لتحقيق أفضل استفادة من المقاومات المدمجة. على سبيل المثال، يمكننا تجميع المكونات ذات الصلة معًا لتقليل طول الآثار وتقليل التأثيرات الطفيلية.

نحتاج أيضًا إلى النظر في قابلية اختبار ثنائي الفينيل متعدد الكلور. يجب أن يكون من السهل اختبار المقاومات المدمجة والمكونات الأخرى أثناء عملية التصنيع وفي المنتج النهائي. قد يتضمن ذلك إضافة نقاط اختبار أو استخدام معدات اختبار خاصة.

في بعض الحالات، قد نحتاج إلى استخدام أنواع أخرى من مركبات ثنائي الفينيل متعدد الكلور بالاشتراك مع ثنائي الفينيل متعدد الكلور المقاوم المضمن. على سبيل المثال،لوحة دوائر التجويفيمكن استخدامها لإنشاء مساحة لمكونات أكبر أو لعزل أجزاء معينة من الدائرة.صفيف ثنائي الفينيل متعدد الكلور على مراحلغالبًا ما يستخدم في التطبيقات عالية التردد، ويمكنه العمل مع Embedded Resistor PCB لتحقيق أداء أفضل.

التطبيقات ومتطلباتها

يُستخدم المقاوم المدمج في مجموعة واسعة من التطبيقات، ولكل منها متطلباته الخاصة. في الإلكترونيات الاستهلاكية، مثل الهواتف الذكية والأجهزة اللوحية، ينصب التركيز على التصغير وانخفاض استهلاك الطاقة. يجب أن يكون المقاوم المدمج في PCB صغيرًا وموفرًا للطاقة لتلبية هذه المتطلبات.

في التطبيقات الصناعية، الموثوقية هي الأولوية القصوى. يجب أن يكون ثنائي الفينيل متعدد الكلور قادرًا على العمل بشكل مستمر في البيئات القاسية، مثل درجات الحرارة المرتفعة أو الرطوبة العالية أو الظروف المتربة. يجب أن تكون المقاومات المدمجة قادرة على تحمل هذه الظروف دون تدهور في الأداء.

في مجال الإلكترونيات الطبية، تعد السلامة والدقة أمرًا بالغ الأهمية. يجب تصميم المقاوم المدمج PCB لضمان القياس الدقيق والتحكم في الأجهزة الطبية. أي خطأ في قيمة المقاومة أو الأداء يمكن أن يكون له عواقب وخيمة على سلامة المرضى.

ضبط الجودة

للتأكد من أن ثنائي الفينيل متعدد الكلور المقاوم المدمج الخاص بنا يلبي جميع المعايير والمواصفات، لدينا نظام صارم لمراقبة الجودة. نحن نقوم بإجراء العديد من الاختبارات أثناء عملية التصنيع، بما في ذلك الاختبار الكهربائي، الاختبار الميكانيكي، والفحص البصري.

يتضمن الاختبار الكهربائي قياس المقاومة وتقييم الطاقة والمعلمات الكهربائية الأخرى للمقاومات المدمجة. نحن نستخدم معدات اختبار متخصصة لضمان دقة القياسات. يتضمن الاختبار الميكانيكي فحص سماكة الطبقة والتصاقها واستواءها لثنائي الفينيل متعدد الكلور. يتم استخدام الفحص البصري للكشف عن أي عيوب مرئية، مثل الخدوش أو الشقوق أو المكونات المنحرفة.

لدينا أيضًا نظام للتتبع. وهذا يعني أنه يمكننا تتبع كل خطوة من خطوات عملية التصنيع، من المواد الخام إلى المنتج النهائي. إذا كانت هناك أي مشكلة في لوحة PCB، فيمكننا تحديد مصدر المشكلة بسرعة واتخاذ الإجراءات التصحيحية.

خاتمة

في الختام، فإن معايير ومواصفات ثنائي الفينيل متعدد الكلور المقاوم المضمن شاملة تمامًا. وهي تغطي الجوانب الكهربائية والميكانيكية والتصنيعية، بالإضافة إلى اعتبارات التصميم ومراقبة الجودة. كمورد، نحتاج إلى التأكد من أن منتجاتنا تلبي جميع هذه المعايير لتوفير ثنائي الفينيل متعدد الكلور المقاوم عالي الجودة لعملائنا.

إذا كنت في السوق لشراء Embedded Resistor PCB، فنحن نحب أن نجري محادثة معك. سواء كنت بحاجة إلى مجموعة صغيرة من النماذج الأولية أو عملية إنتاج واسعة النطاق، فلدينا الخبرة والموارد اللازمة لتلبية احتياجاتك. اتصل بنا لبدء مناقشة الشراء ودعنا نعمل معًا لإنشاء ثنائي الفينيل متعدد الكلور المثالي لتطبيقك.

مراجع

• دليل تصميم وتصنيع لوحات الدوائر المطبوعة
• المكونات الإلكترونية وتطبيقاتها
• المعايير والمواصفات لمركبات ثنائي الفينيل متعدد الكلور عالية الأداء
