ما هي متطلبات مقاومة الإشعاع لركيزة وحدة الاستشعار؟

مرحبًا يا من هناك! باعتباري موردًا لركائز وحدة الاستشعار، غالبًا ما يتم سؤالي عن متطلبات مقاومة الإشعاع لهذه الركائز. إنه موضوع بالغ الأهمية، خاصة في عالم اليوم عالي التقنية حيث يتم استخدام أجهزة الاستشعار في جميع أنواع البيئات، وبعضها يعرضها لأشكال مختلفة من الإشعاع.

أولاً، دعونا نفهم ما هو الإشعاع وسبب أهميته بالنسبة لركائز وحدة الاستشعار. يمكن أن يأتي الإشعاع بأشكال مختلفة، مثل الإشعاع الكهرومغناطيسي (مثل موجات الراديو، وأشعة الميكروويف، والأشعة تحت الحمراء، والضوء المرئي، والأشعة فوق البنفسجية، والأشعة السينية، وأشعة جاما) وإشعاع الجسيمات (مثل جسيمات ألفا، وجسيمات بيتا، والنيوترونات). عندما تتعرض ركيزة وحدة الاستشعار للإشعاع، يمكن أن يسبب ذلك مجموعة من المشاكل.

إحدى المشكلات الرئيسية هي أن الإشعاع يمكن أن يؤين الذرات والجزيئات الموجودة في المادة الأساسية. يمكن أن يؤدي هذا التأين إلى إنشاء إلكترونات وفجوات حرة. في الركيزة القائمة على أشباه الموصلات، يمكن لحاملات الشحنة الإضافية هذه أن تفسد الخواص الكهربائية الطبيعية للمادة. على سبيل المثال، يمكنها تغيير الموصلية، والتي بدورها يمكن أن تؤثر على دقة وموثوقية أجهزة الاستشعار الموجودة على الركيزة.

مشكلة أخرى هي أن الإشعاع يمكن أن يسبب أضرارًا مادية للركيزة. يمكن للإشعاع عالي الطاقة، مثل الأشعة السينية وأشعة جاما، أن يكسر الروابط الكيميائية في مادة الركيزة. يمكن أن يؤدي ذلك إلى تغييرات في بنية المادة، مثل التشقق أو التشوه. بمرور الوقت، قد يؤدي هذا الضرر المادي إلى جعل الركيزة أقل استقرارًا وأكثر عرضة للفشل.

إذًا، ما هي متطلبات مقاومة الإشعاع لركيزة وحدة الاستشعار؟ حسنًا، الأمر يعتمد حقًا على التطبيق.

تطبيقات الفضاء

في الفضاء، تتعرض أجهزة الاستشعار لبيئة إشعاعية قاسية. هناك الكثير من الإشعاع الكوني، والذي يتكون أساسًا من بروتونات عالية الطاقة وأيونات ثقيلة. يمكن لهذه الجسيمات أن تخترق عمق الركيزة وتسبب أضرارًا كبيرة. بالنسبة لركائز وحدة الاستشعار المستخدمة في التطبيقات الفضائية، فإن متطلبات مقاومة الإشعاع مرتفعة للغاية.

يجب أن تكون الركيزة قادرة على تحمل الجرعة المؤينة الكلية العالية (TID). TID هو مقياس للكمية الإجمالية للطاقة الإشعاعية التي تمتصها المادة خلال فترة زمنية. بالنسبة لركائز وحدة الاستشعار ذات الدرجة الفضائية، يمكن أن تكون متطلبات TID في نطاق عدة كيلوجرامات (kGy). الكيلوجراي هي وحدة الجرعة الإشعاعية الممتصة، حيث أن 1 كيلو جراي يساوي 1000 جول من الطاقة الإشعاعية الممتصة لكل كيلوجرام من المادة.

بالإضافة إلى TID، تحتاج الركيزة أيضًا إلى أن تتمتع بمقاومة جيدة لتأثير الحدث الفردي (SEE). تحدث هذه الظاهرة عندما يصطدم جسيم واحد عالي الطاقة بالركيزة ويسبب تغيرًا مفاجئًا في خواصها الكهربائية. يمكن أن يؤدي ذلك إلى حدوث أخطاء في إخراج المستشعر أو حتى تلف دائم للركيزة. غالبًا ما يتم تصميم الركائز ذات الدرجة الفضائية بمواد وهياكل خاصة لتقليل تأثير SEEs.

التطبيقات الطبية

في التطبيقات الطبية، تُستخدم المستشعرات في أجهزة مثل أجهزة الأشعة السينية، والماسحات الضوئية المقطعية، ومعدات العلاج الإشعاعي. تتعرض هذه المستشعرات للأشعة السينية وأشعة جاما. متطلبات مقاومة الإشعاع لركائز وحدة الاستشعار في التطبيقات الطبية مرتفعة أيضًا.

يجب أن تكون الركيزة قادرة على تحمل الإشعاع عالي الطاقة المستخدم في هذه الإجراءات الطبية دون تدهور كبير. على سبيل المثال، في جهاز الأشعة السينية، يجب أن تكون ركيزة وحدة الاستشعار قادرة على اكتشاف الأشعة السينية بدقة على مدى فترة طويلة من الزمن، حتى بعد التعرض لنبضات متعددة من الأشعة السينية عالية الجرعة.

يمكن أن تتراوح متطلبات TID لركائز وحدة الاستشعار الطبية من مئات الرماديات (Gy). وكما هو الحال في التطبيقات الفضائية، تحتاج الركيزة أيضًا إلى مقاومة جيدة للعناصر SEE لضمان التشغيل الموثوق.

التطبيقات الصناعية

في التطبيقات الصناعية، تُستخدم أجهزة الاستشعار في مجموعة متنوعة من البيئات، والتي قد يحتوي بعضها على مصادر إشعاع. على سبيل المثال، في محطات الطاقة النووية، تتعرض أجهزة الاستشعار للإشعاع الناتج عن المواد المشعة. تعتمد متطلبات مقاومة الإشعاع لركائز وحدة الاستشعار في التطبيقات الصناعية على البيئة المحددة.

في محطة الطاقة النووية، يجب أن تكون الركيزة قادرة على تحمل معدل TID مرتفع نسبيًا، والذي يمكن أن يكون في نطاق عشرات من درجات الرمادي. كما أنها تحتاج إلى مقاومة جيدة للإشعاع النيوتروني، حيث أن النيوترونات هي شكل شائع من الإشعاع في محطات الطاقة النووية.

كيفية تحقيق مقاومة الإشعاع

هناك عدة طرق لجعل ركيزة وحدة الاستشعار أكثر مقاومة للإشعاع. إحدى الطرق هي استخدام الإشعاع - المواد الصلبة. على سبيل المثال، بعض المواد السيراميكية، مثلالألومينا السيراميك ثنائي الفينيل متعدد الكلور، لها خصائص مقاومة جيدة للإشعاع. يعتبر السيراميك بشكل عام أكثر استقرارًا وأقل عرضة للتأثر بالإشعاع مقارنة ببعض المواد الأخرى، مثل البلاستيك.

نهج آخر هو استخدام التدريع. يمكن أن تكون الركيزة محاطة بطبقة من مادة التدريع، مثل الرصاص أو التنغستن، لمنع أو تقليل كمية الإشعاع التي تصل إلى الركيزة. ومع ذلك، يضيف التدريع وزنًا وتكلفة إلى وحدة المستشعر، لذلك يجب تصميمها بعناية.

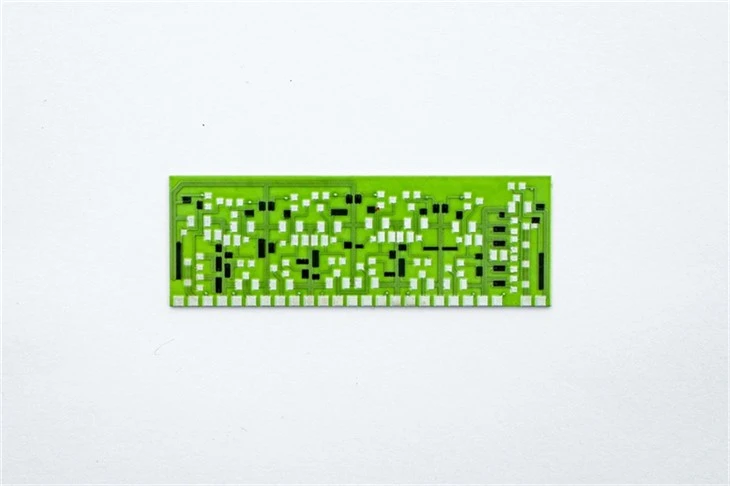

كما نقدم تقنيات متقدمة لتعزيز مقاومة الإشعاع. على سبيل المثال، لديناTEC رقاقة التبريد الكهروحرارية لأشباه الموصلاتيمكن أن يساعد في الحفاظ على استقرار الركيزة تحت التعرض للإشعاع عن طريق تنظيم درجة الحرارة. ولديناالدائرة المتكاملة للفيلم السميكيمكن تصميم التكنولوجيا لتكون أكثر مرونة للتغيرات الناجمة عن الإشعاع في الخواص الكهربائية.

خاتمة

في الختام، فإن متطلبات مقاومة الإشعاع لركيزة وحدة الاستشعار تختلف تبعا للتطبيق. سواء كان الأمر للاستخدام الفضائي أو الطبي أو الصناعي، فإن ضمان قدرة الركيزة على تحمل الإشعاع أمر بالغ الأهمية للتشغيل الموثوق لأجهزة الاستشعار. باعتبارنا موردًا لركائز وحدات الاستشعار، فإننا ملتزمون بتوفير منتجات عالية الجودة تلبي متطلبات مقاومة الإشعاع.

إذا كنت في السوق لشراء ركائز وحدات الاستشعار ولديك احتياجات محددة لمقاومة الإشعاع، فلا تتردد في التواصل معنا. يمكننا العمل معك لفهم متطلباتك وتقديم أفضل الحلول لتطبيقك. فلنبدأ محادثة حول احتياجاتك الشرائية ونرى كيف يمكننا مساعدتك في الحصول على ركائز وحدة الاستشعار الأكثر موثوقية لمشروعاتك.

مراجع

• "تأثيرات الإشعاع على المواد والأجهزة الإلكترونية" بقلم إيان إل براي وديفيد إم جي ليلي.
• "هندسة أنظمة المركبات الفضائية" بقلم بيتر فورتيسكو وجون ستارك وجراهام سوينيرد.
• "فيزياء التصوير الطبي" بقلم فرانك أتيكس.
