تعد إدارة الطاقة جانبًا مهمًا في تصميم وتشغيل لوحات الدوائر الرقمية HDI (التوصيل عالي الكثافة). باعتباري موردًا متمرسًا للوحات دوائر HDI، فقد شهدت بنفسي التحديات والتعقيدات التي تأتي مع إدارة الطاقة بفعالية في لوحات الدوائر المتقدمة هذه. في هذه المدونة، سوف أتعمق في مشكلات إدارة الطاقة الرئيسية في لوحات دوائر HDI الرقمية، واستكشف آثارها، وأناقش الحلول المحتملة.
فهم لوحات دوائر HDI الرقمية
قبل أن نتعمق في مشكلات إدارة الطاقة، دعونا نفهم بإيجاز ما هي لوحات دوائر HDI الرقمية. تم تصميم لوحات دوائر HDI لاستيعاب كثافة عالية من المكونات والوصلات البينية في مساحة صغيرة نسبيًا. إنهم يستخدمون تقنيات تصنيع متقدمة مثل الميكروفياس، والمنافذ العمياء، والمنافذ المدفونة لتحقيق كثافات توجيه أعلى وأداء كهربائي أفضل. تُستخدم لوحات دوائر HDI الرقمية بشكل شائع في الأجهزة الإلكترونية عالية الأداء مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة والخوادم، حيث تكون المساحة محدودة ويتطلب نقل البيانات بسرعة عالية.
مشكلات إدارة الطاقة الرئيسية في لوحات دوائر HDI الرقمية
1. تصميم شبكة توزيع الطاقة (PDN).
أحد التحديات الأساسية لإدارة الطاقة في لوحات دوائر HDI الرقمية هو تصميم شبكة توزيع طاقة فعالة (PDN). إن PDN مسؤول عن توفير طاقة نظيفة ومستقرة من مصدر الطاقة إلى جميع المكونات الموجودة على اللوحة. في لوحات دوائر HDI، يمكن أن تؤدي الكثافة العالية للمكونات والوصلات البينية إلى زيادة استهلاك الطاقة وانخفاض الجهد، مما قد يؤثر على أداء وموثوقية اللوحة.
لمعالجة هذه المشكلات، يجب النظر بعناية في تخطيط وتصميم PDN. يتضمن ذلك اختيار مستويات الطاقة المناسبة ومكثفات الفصل وتقنيات توجيه الطاقة. يجب أن يتم تصميم طائرات القدرة لتقليل المعاوقة وتوفير مسار منخفض المقاومة لتدفق التيار. تُستخدم مكثفات الفصل لتصفية الضوضاء عالية التردد والتيارات العابرة، مما يضمن بقاء مصدر الطاقة مستقرًا. يجب تحسين توجيه الطاقة لتقليل انخفاض الجهد وتقليل التداخل الكهرومغناطيسي (EMI).
2. الإدارة الحرارية
هناك مشكلة أخرى مهمة لإدارة الطاقة في لوحات دوائر HDI الرقمية وهي الإدارة الحرارية. مع زيادة استهلاك الطاقة للمكونات الموجودة على اللوحة، تزداد أيضًا كمية الحرارة المتولدة. يمكن أن تؤدي الحرارة المفرطة إلى حدوث خلل في المكونات، وتقليل عمرها الافتراضي، وحتى تؤدي إلى فشل اللوحة.
لإدارة الحرارة بشكل فعال، تتطلب لوحات دوائر HDI حلول إدارة حرارية فعالة. يمكن أن يشمل ذلك استخدام المشتتات الحرارية، والمنافذ الحرارية، والوسادات الحرارية لنقل الحرارة بعيدًا عن المكونات وتبديدها في البيئة المحيطة. وينبغي أيضًا تحسين تصميم اللوحة لضمان تدفق الهواء والتهوية بشكل مناسب، مما يسمح للحرارة بالهروب بسهولة أكبر.
3. نزاهة السلطة
تشير سلامة الطاقة إلى قدرة مصدر الطاقة على الحفاظ على جهد وتيار ثابتين في جميع أنحاء اللوحة. في لوحات دوائر HDI، يمكن أن تتعرض سلامة الطاقة للخطر بسبب عوامل مثل انخفاض الجهد والضوضاء والتداخل الكهرومغناطيسي (EMI). يمكن أن تتسبب هذه المشكلات في حدوث مشكلات في سلامة الإشارة، مما يؤدي إلى حدوث أخطاء في البيانات وتعطل النظام ومشكلات أخرى في الأداء.
لضمان سلامة الطاقة، من الضروري استخدام مكونات طاقة عالية الجودة وتصميم PDN بعناية. يجب وضع مكثفات الفصل بالقرب من دبابيس الطاقة الخاصة بالمكونات لتوفير الترشيح المحلي وتقليل الضوضاء. يجب أن يتم تصميم طائرات القدرة لتقليل المعاوقة وتوفير مسار منخفض المقاومة لتدفق التيار. يمكن أيضًا استخدام التدريع EMI لتقليل التداخل الكهرومغناطيسي وحماية مصدر الطاقة من مصادر الضوضاء الخارجية.
4. تحسين استهلاك الطاقة
بالإضافة إلى المشكلات المذكورة أعلاه، يعد تحسين استهلاك الطاقة أيضًا أحد الاهتمامات الحاسمة في لوحات دوائر HDI الرقمية. مع استمرار نمو الطلب على الأجهزة المحمولة والتي تعمل بالبطاريات، هناك حاجة لتقليل استهلاك هذه الأجهزة للطاقة لإطالة عمر البطارية.
لتحسين استهلاك الطاقة، يمكن تصميم لوحات دوائر HDI لاستخدام مكونات منخفضة الطاقة، وتنفيذ أوضاع توفير الطاقة، وتحسين خوارزميات إدارة الطاقة. على سبيل المثال، يمكن تصميم المكونات لتعمل بجهد كهربائي منخفض أو للدخول في وضع السكون عندما لا تكون قيد الاستخدام. يمكن استخدام خوارزميات إدارة الطاقة لضبط مصدر الطاقة ديناميكيًا للمكونات بناءً على استخدامها، مما يقلل من استهلاك الطاقة دون التضحية بالأداء.
الآثار المترتبة على قضايا إدارة الطاقة
يمكن أن يكون لقضايا إدارة الطاقة التي تمت مناقشتها أعلاه آثارًا كبيرة على أداء وموثوقية وعمر لوحات دوائر HDI الرقمية. يمكن أن يتسبب انخفاض الجهد والضوضاء في حدوث مشكلات في سلامة الإشارة، مما يؤدي إلى حدوث أخطاء في البيانات وتعطل النظام ومشكلات أخرى في الأداء. يمكن أن تؤدي الحرارة المفرطة إلى حدوث خلل في المكونات، وتقليل عمرها الافتراضي، وحتى تؤدي إلى فشل اللوحة. يمكن أن يؤدي ضعف سلامة الطاقة أيضًا إلى زيادة خطر التداخل الكهرومغناطيسي (EMI)، والذي يمكن أن يؤثر على أداء الأجهزة الإلكترونية الأخرى الموجودة في المنطقة المجاورة.
بالإضافة إلى هذه القضايا الفنية، يمكن أن يكون لقضايا إدارة الطاقة أيضًا آثار اقتصادية. يمكن أن تكون تكلفة تصميم وتنفيذ حلول فعالة لإدارة الطاقة كبيرة، خاصة بالنسبة للوحات دوائر HDI عالية الأداء. بالإضافة إلى ذلك، فإن الحاجة إلى استبدال المكونات أو اللوحات الفاشلة بسبب مشكلات إدارة الطاقة يمكن أن تؤدي أيضًا إلى زيادة التكلفة الإجمالية للملكية.
حلول لقضايا إدارة الطاقة
لمعالجة مشكلات إدارة الطاقة في لوحات دوائر HDI الرقمية، يلزم اتباع نهج شامل. يتضمن ذلك التصميم والتخطيط الدقيقين لـ PDN، وحلول الإدارة الحرارية الفعالة، واستخدام مكونات الطاقة عالية الجودة. بالإضافة إلى ذلك، يمكن تنفيذ تقنيات تحسين استهلاك الطاقة لتقليل استهلاك الطاقة الإجمالي للوحة.
فيما يلي بعض الحلول المحددة التي يمكن استخدامها لمعالجة مشكلات إدارة الطاقة في لوحات دوائر HDI الرقمية:
1. تحسين تصميم PDN
- استخدم مستويات طاقة متعددة لتقليل المعاوقة وتوفير مسار منخفض المقاومة لتدفق التيار.
- ضع مكثفات الفصل بالقرب من منافذ الطاقة الخاصة بالمكونات لتوفير الترشيح المحلي وتقليل الضوضاء.
- قم بتحسين توجيه الطاقة لتقليل انخفاض الجهد وتقليل التداخل الكهرومغناطيسي (EMI).
- استخدم منافذ الطاقة لتوصيل طائرات الطاقة وضمان مصدر طاقة مستقر.
2. حلول الإدارة الحرارية
- استخدم المشتتات الحرارية والممرات الحرارية والوسادات الحرارية لنقل الحرارة بعيدًا عن المكونات وتبديدها في البيئة المحيطة.
- قم بتحسين تخطيط اللوحة لضمان تدفق الهواء والتهوية بشكل مناسب، مما يسمح للحرارة بالهروب بسهولة أكبر.
- استخدم مواد مقاومة للحرارة العالية لضمان موثوقية اللوحة في ظل ظروف درجات الحرارة العالية.
3. تعزيز نزاهة السلطة
- استخدم مكونات طاقة عالية الجودة مثل منظمات الجهد والمكثفات لضمان مصدر طاقة مستقر.
- قم بتطبيق التدريع EMI لتقليل التداخل الكهرومغناطيسي وحماية مصدر الطاقة من مصادر الضوضاء الخارجية.
- قم بإجراء عمليات محاكاة واختبار سلامة الطاقة لتحديد ومعالجة أي مشكلات محتملة قبل تصنيع اللوحة.
4. تحسين استهلاك الطاقة
- استخدم مكونات منخفضة الطاقة وقم بتنفيذ أوضاع توفير الطاقة لتقليل استهلاك الطاقة الإجمالي للوحة.
- قم بتحسين خوارزميات إدارة الطاقة لضبط مصدر الطاقة ديناميكيًا للمكونات بناءً على استخدامها، مما يقلل من استهلاك الطاقة دون التضحية بالأداء.
خاتمة
تعد إدارة الطاقة جانبًا مهمًا في تصميم وتشغيل لوحات دوائر HDI الرقمية. يمكن أن تؤدي الكثافة العالية للمكونات والوصلات البينية في هذه اللوحات إلى زيادة استهلاك الطاقة، وانخفاض الجهد، ومشاكل حرارية، مما قد يؤثر على أداء اللوحة وموثوقيتها وعمرها الافتراضي. لمعالجة هذه المشكلات، يلزم اتباع نهج شامل، بما في ذلك التصميم والتخطيط الدقيق لـ PDN، وحلول الإدارة الحرارية الفعالة، واستخدام مكونات الطاقة عالية الجودة. بالإضافة إلى ذلك، يمكن تنفيذ تقنيات تحسين استهلاك الطاقة لتقليل استهلاك الطاقة الإجمالي للوحة.

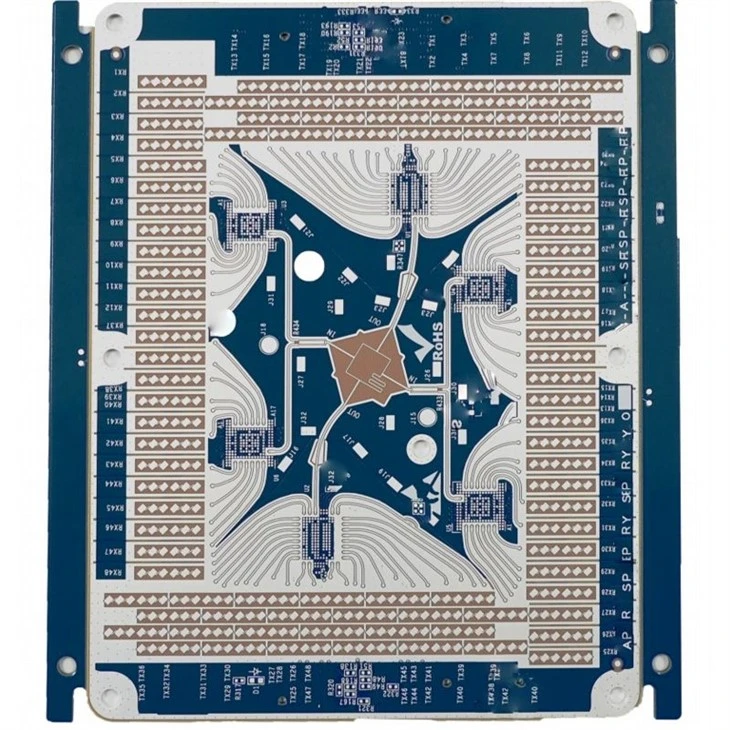

باعتبارنا أحد موردي لوحات دوائر HDI، فإننا ندرك أهمية إدارة الطاقة في لوحات دوائر HDI الرقمية. لدينا الخبرة والتجربة لتصميم وتصنيع لوحات دوائر HDI عالية الجودة التي تلبي متطلبات إدارة الطاقة الأكثر تطلبًا. سواء كنت في حاجة الىثنائي الفينيل متعدد الكلور النحاسي الثقيل، أثنائي الفينيل متعدد الكلور عالي السرعة عالي التردد، أو أاختبار أشباه الموصلات ثنائي الفينيل متعدد الكلور، يمكننا أن نقدم لك الحلول التي تحتاجها.
إذا كنت مهتمًا بمعرفة المزيد عن منتجات وخدمات لوحات دوائر HDI الخاصة بنا، أو إذا كان لديك أي أسئلة أو استفسارات حول إدارة الطاقة في لوحات دوائر HDI الرقمية، فيرجى عدم التردد في الاتصال بنا. ونحن نتطلع إلى العمل معك لتلبية احتياجات إدارة الطاقة الخاصة بك.
مراجع
- IPC-2221A: المعيار العام لتصميم اللوحة المطبوعة
- IPC-4101B: مواصفات المواد الأساسية للألواح المطبوعة الصلبة ومتعددة الطبقات
- معيار IEEE لأنظمة ومعدات إلكترونيات الطاقة - إدارة الطاقة والتحكم فيها
- ANSI/UL 94: معيار سلامة قابلية اشتعال المواد البلاستيكية لأجزاء الأجهزة والأجهزة
